Mini Dual Power Supply – Update to 2.1

Mini Dual Power Supply, new version

Here comes the next 2015 circuit update: Mini Dual Power Supply version 2.1!

In this new version, I focused my attention on details as well as on a completely new layout.

Details are as follow:

  • Addition of 2 LEDs. On previous versions, there were two dummy load resistors as a convenience for testing without a load. Why don’t put instead a LED? Dummy load resistors were wasting energy to pure heat. Now, you can visualize the 2 rails being powered.
  • New module silkscreens for better readability.
  • And PTC instead of standard fuse as an option. PTC allows you to stress your power supply without worrying about blowing the fuse. Let the PTC cool down and try again!

The new layout will allow you now to input AC current on one side and get your dual DC current output on the opposite side. Moreover, the regulators are now on opposite sides. This way, no risk anymore to shortcut the two heat sinks!

Bill Of Material:

  • An AC/AC adapter or a simple transformer (single secondary/ 2 wires). Do not use a DC plug pack.
  • 1 x LM78xx (eg. 7812 for +12V) (U1)
  • 1 x LM79xx (eg. 7912 for -12V) (U2)
  • 2 x 1/4 Watt 5% 2,7K resistors (R1, R2)
  • new: 2 x low current LEDs (D7, D8)
  • 6 x 1N4007 diodes (D1, D2, D3, D4, D5, D6)
  • 2 x 3300uF 35V capacitors or bigger (C1, C6)
  • 4 x 1µF capacitors (C4, C5, C9, C10)
  • 1 x fuse, fuse holder, connectors, etc.

I sell on Tindie

As always, you can purchase my surplus stock in the “Shop” page.

Schematic

Schematic

More pictures, layout and dimensions

The two regulators are split on two opposite sides, and two LEDs show voltage is present.
Output detail.
Another output side detail.
PCB Top side.
PCB Bottom side.
Mini Dual Power Supply Kit
Layout and dimensions

Top silkscreen

Bottom silkscreen (mirrored)

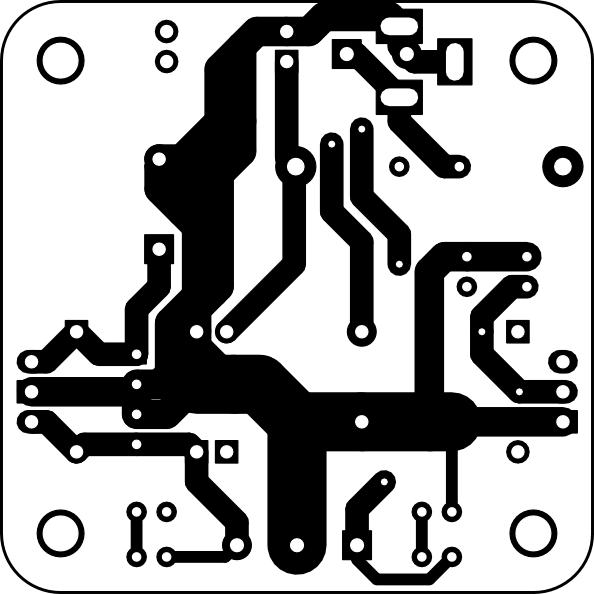

Top copper

Bottom copper (mirrored)

16 thoughts on “Mini Dual Power Supply – Update to 2.1

  1. Bonjour,
    J ai recemment acheté ton pwr splly bipolaire version 1.x je me demandais quel est l’amperage et le courant d’entree recommendé ? Je compte utilisé 2A et bien sure mettre des heat sink
    Merci

    1. L’alimentation “Mini dual power supply” est destinée à remplacer l’usage de piles ou à alimenter des montages nécessitant une alimentation symétrique, mais dont la consommation est faible. Pour une alimentation capable de fournir plus de courant, il faut se tourner soit vers une solution à base d’alimentation à découpage soit vers une alimentation linéaire, avec un redressement complet (ponts de diodes).

    1. Salut,
      Il n’est pas obligatoire d’utiliser un fusible. Il est par contre fortement recommandé 🙂
      C’est une protection qui peut éviter bien des désagréments en cas de court circuit.
      Sur les photos ci dessus, j’utilise un fusible réarmable, un “PPTC”. En cas de surcharge (court circuit ou autre) le fusible chauffe et sa résistance augmente tellement fort que le courant est bloqué. En refroidissant, il laisse à nouveau le courant circuler.

  2. aussi, les vis que t’as utilisé dans les photos ont l’air d’être de métal. Est-ce que j’ai besoin d’utiliser des vis en plastique?

    1. Si tu parles des vis pour les radiateurs, deux choses :
      1) Tant que tu ne mets pas en contact entre eux les deux radiateurs, pas de précaution particulière à prendre au niveau des vis, pas besoin de feuille mica ou autre isolant, ou de vis en plastique.
      2) L’alim étant de faible puissance, les radiateurs sont optionnels.

      Les supports du circuit imprimé peuvent être métalliques : ils ne sont pas en contact électrique.
      Il faut par contre faire attention au connecteur d’entrée : bien que le courant en entrée soit alternatif, l’un des deux pôles est, par conception, relié à la masse. Cela signifie qu’il faut faire particulièrement attention, si l’on utilise un boitier métallique relié à la masse et un connecteur “DC jack” métallique, relié électriquement au boitier, de ne pas créer un court circuit.

    1. Hi,
      It should be ok. Be careful though with high power transformers: they’re able to deliver high currents. You really need to be sure your circuit is assembled correctly, no components backward, no short etc.
      Be super careful with mains voltages.
      The MDPS is designed for low power systems. Maybe a 4A transformer is a bit overkill?

    1. Basically, any heat sink will improve heat dissipation. But keep in mind that the MDPS is rather designed for low power usage. Heat loss is not the main obstacle.
      Check this one. It’s a TO-220 typical heat sink. You need to pay attention to the Thermal Resistance (usually in °C/W or K/W). The lower, the better. Higher than 30°C/W, it is pretty useless.
      Be really careful to not short the heat sink with anything else.

  3. Bonjour,
    Je viens de te commander 3 PCB pour construire tes allims…
    Quelle est l’intensité max?Possible d’utiliser 2 de tes allim une pour le V+ et une autre pour le V-,histoire d’avoir plus d’ampérage et ainsi de ne pas trop solliciter
    une seul allim?
    Merci 😉

    1. Bonjour,
      Le MDPS est vraiment une alim à faible puissance. Dans de bonnes conditions, on peut compter raisonnablement sur 100mA par rail. Au delà, une ondulation peut apparaitre.
      Il n’est pas possible, de part la topologie de l’alimentation, de réserver un circuit pour un rail. S’il est possible de n’utiliser qu’un rail, celà n’augmentera pas sa puissance.
      Une mise en parallèle, non testée, est peut être envisageable, mais en prenant beaucoup de précautions (résistance en sortie, entre autres)…
